NẮP BỂ CÁP CHO HẠ TẦNG VIỄN THÔNG VÀ ĐIỆN LỰC

Trong bối cảnh phát triển không ngừng của hạ tầng đô thị và công nghiệp, bể cáp ngầm đóng vai trò thiết yếu trong việc bảo vệ và quản lý hệ thống cáp điện, cáp thông tin. Đồng hành cùng sự phát triển đó, nắp bể cáp chất lượng cao không chỉ đảm bảo an toàn cho hệ thống cáp bên dưới mà còn góp phần vào mỹ quan và độ bền vững của toàn bộ công trình.

Nắp Bể Cáp Lương Sơn Bạc – Nơi Chất Lượng Tạo Nên Sự Khác Biệt

1. TỔNG QUAN:

Nơi sản xuất: Sản phẩm được sản xuất tại công ty Lương Sơn Bạc, nhà xưởng tại Road 9A, KCN Hòa Khánh, Liên Chiểu, Đà Nẵng.

Chất liệu:  Nắp gang cầu Mac 500-7 theo tiêu chuẩn BS EN 124 có khả năng chịu tải trọng từ A15-E600.

Thiết kế: Hoa văn sắc nét, phù hợp theo yêu cầu của khách hàng.

Phạm vi áp dụng: Bộ sản phẩm khung vuông âm thích hợp thi công bệ bê tông hình vuông kích thước thông thủy phải nhỏ hơn kích thước khung bao (phần chịu lực) ít nhất 5-10 cm. Phần chân khung được đặt trên bề mặt bê tông có tác dụng định vị bộ nắp hố ga trên bệ bê tông tạo thành lớp bê tông cốt gang.

Mở rộng: Bản lề và khóa chống trộm (theo yêu cầu khách hàng) được đặt cùng chiều hướng phương tiện lưu thông.

2. CÁC SẢN PHẨM NẮP BỂ CÁP PHỔ BIẾN

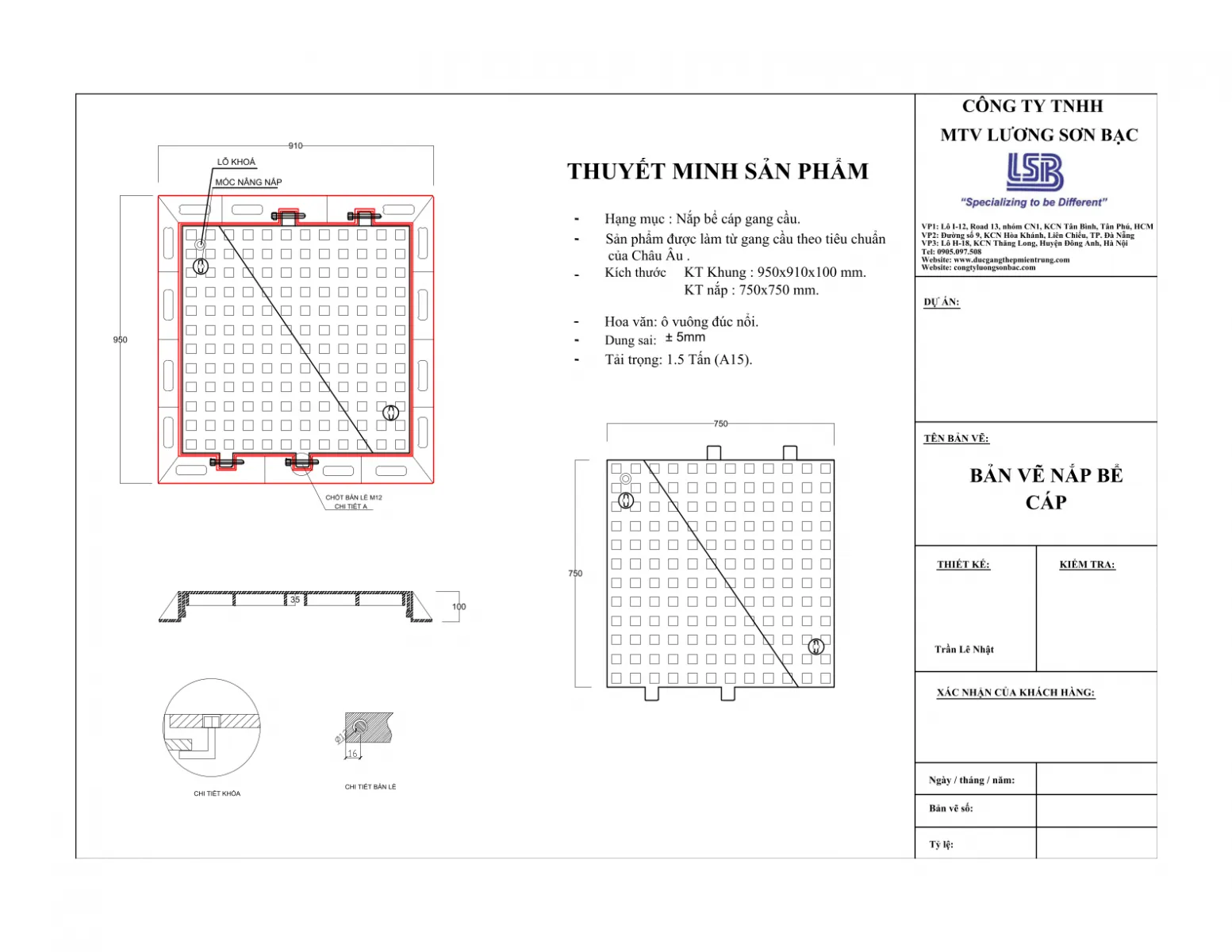

2.2. Nắp hố ga 2 cánh: kích thước 950x910x100 mm

Thông số kỹ thuật:

• Vật liệu: Gang cầu.
• Kích thước khung: 950x910x100 mm (chiều dài x chiều rộng x chiều cao).
• Kích thước nắp: 750x750 mm.
• Hoa văn: Ô vuông đúc nổi.
• Dung sai: ± 5mm.
• Tải trọng: 1.5 Tấn (A15).
• Thiết kế: Hình vuông với các ô vuông đúc nổi trên bề mặt nắp, giúp tăng độ ma sát và chống trơn trượt.
• Khóa: Có lỗ khóa và móc nâng nắp để dễ dàng mở và đóng.
• Chốt bản lề: Sử dụng chốt bản lề M12 (chi tiết A) để cố định nắp vào khung.

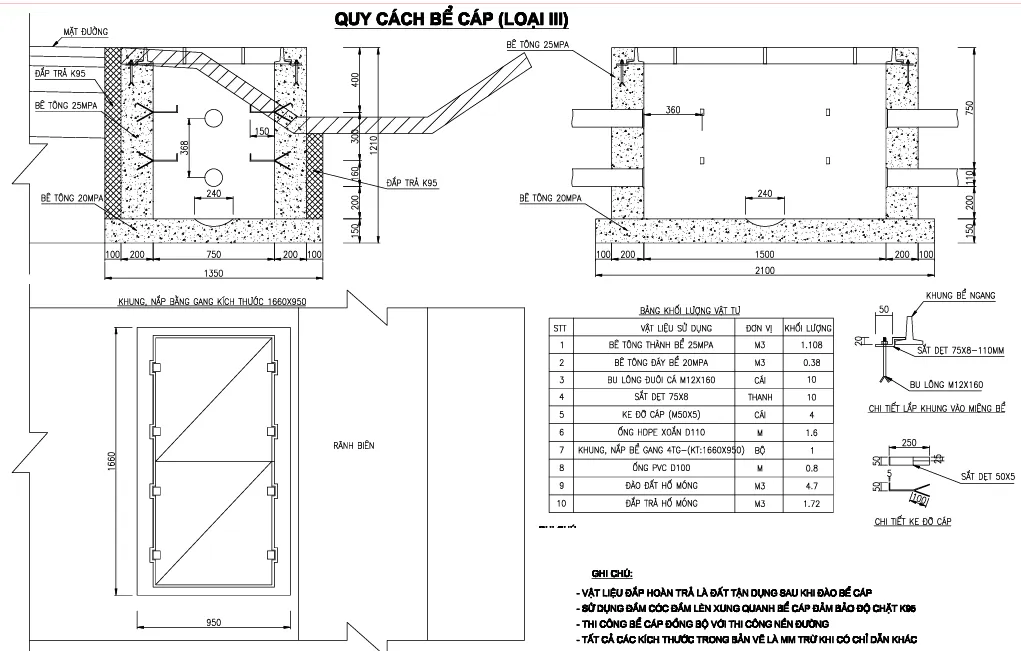

2.2. Nắp bể cáp 4 cánh: kích thước khung 1660x950x100 mm

• Nắp bể cáp 4 cánh (loại III), cấu tạo:

  • Kích thước khung ngoài: 1660x950x100mm.
  • Kích thước nắp: 1500x750 mm
  • Vật liệu: Khung và nắp bằng gang.

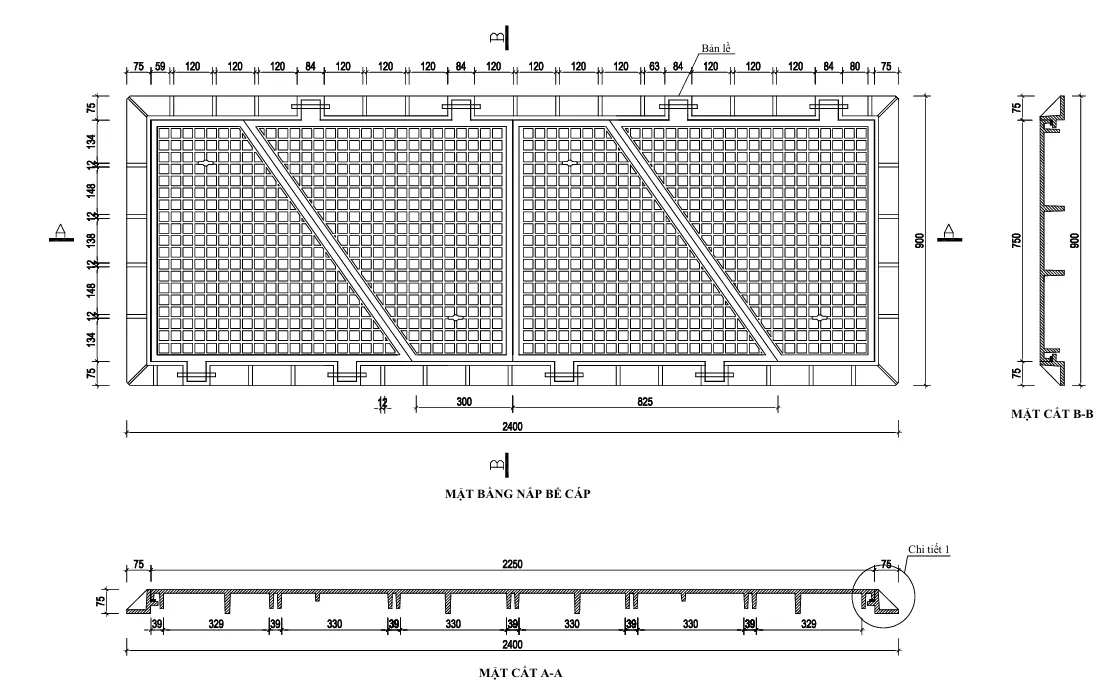

2.3. Nắp Bể Cáp 4 Cánh: Khung ngoài kt 2400x900x75mm, Tải Trọng 40 Tấn

Nắp bể cáp 4 cánh chuyên dụng có cấu tạo:

• Kích thước khung 2400x900x75 mm.
• Kích thước nắp: 2250x750x75 mm
• Vật liệu: Gang cầu tiêu chuẩn BS EN 124:1994 Châu Âu.
• Tải trọng: 40 Tấn (Đảm bảo test tải cho từng cánh nắp).
• Gioăng su: Có 01 lớp gioăng su đảm bảo độ kín.
• Thiết kế: Gồm 4 cánh nắp, tối ưu cho việc tiếp cận và thao tác trong các bể cáp lớn. Có bản lề và các chi tiết hỗ trợ đóng mở.

Ứng dụng: Phù hợp cho các bể cáp kích thước cỡ trung, yêu cầu khả năng chịu tải cao trên các tuyến đường giao thông, khu công nghiệp.

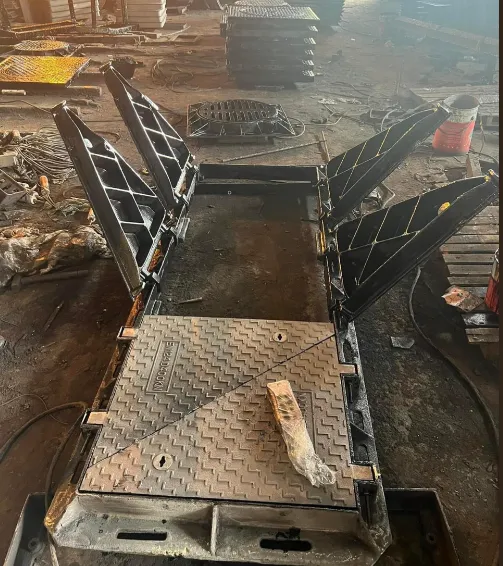

2.4. Nắp bể cáp 6 cánh

• Kích thước khung: 2415x950x80 mm

• Kích thước nắp: 2215x750 mm

• Tải trọng: 12.5 - 40 Tấn

2.5. Một số kích thước khác

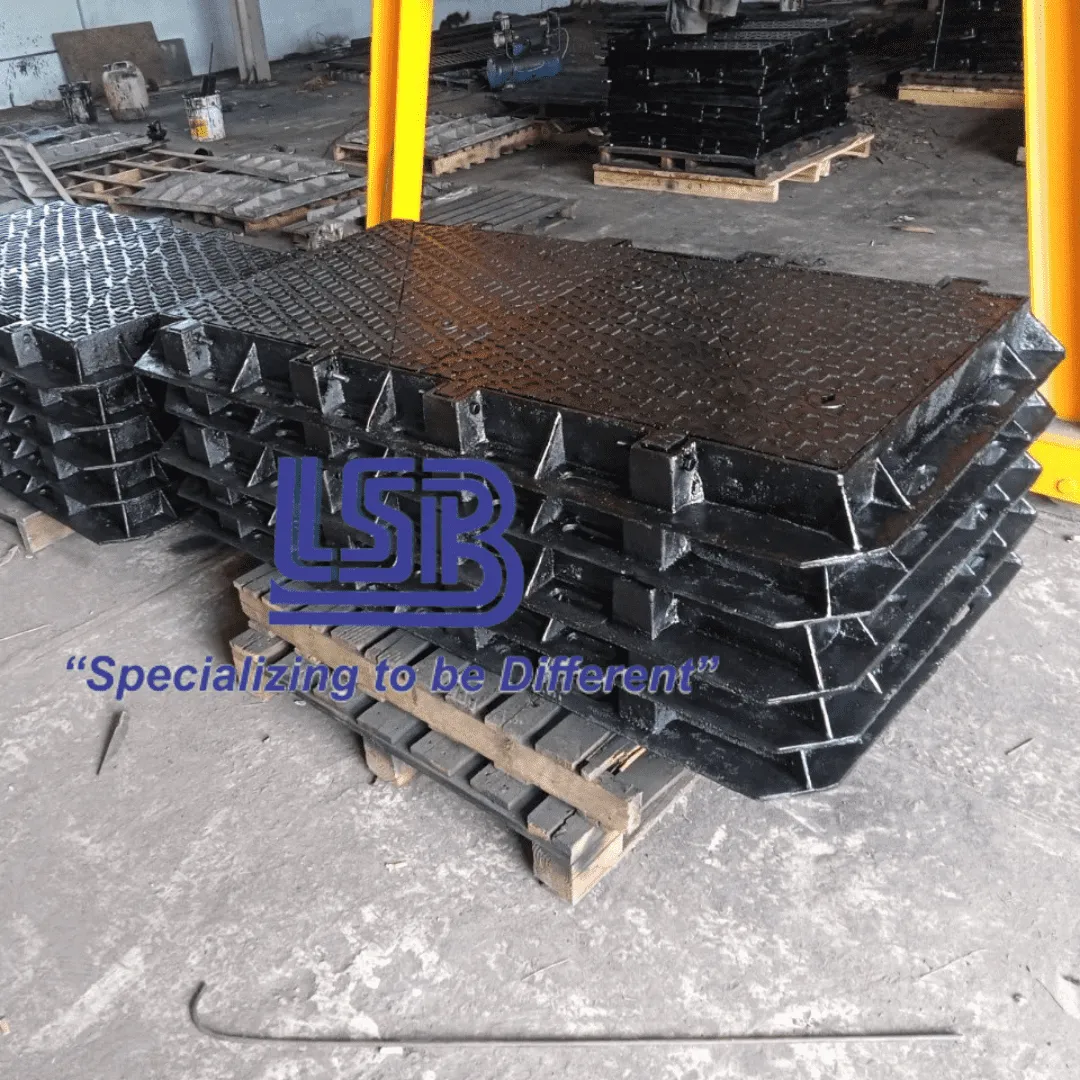

3. HÌNH ẢNH THỰC TẾ SẢN PHẨM TẠI LƯƠNG SƠN BẠC:

4. ỨNG DỤNG CỦA NẮP BỂ CÁP

• Nắp bể cáp 2 cánh thường có bản lề chống trộm, rất dễ mở sang hai bên để thực hiện thao tác. Đặc biệt, khi nắp cánh dựng lên sẽ được hãm lại chứ không hề bị sập xuống gây nguy hiểm cho người lắp đặt

Ứng dụng thực tế: Sản phẩm phù hợp với các hầm cáp cỡ nhỏ.

• Nắp loại 4 cánh là loại sản phẩm được thiết kế với 4 cánh lớn. Cánh được thiết kế dạng cánh chép. Nắp được chia thành 2 hình vuông, mỗi hình vuông chia thành 2 cánh chép. Khi đóng lại, các cánh xếp gọn, cài khớp lên nhau tạo thành một mặt phẳng.

Ứng dụng thực tế: Sản phẩm phù hợp với các hầm cáp cỡ trung.

• ​Nắp loại 6 cánh là sản phẩm phục vụ mục đích cho các công trình lớn và trọng yếu. Nắp gồm 06 cánh lớn được thiết kế theo thứ tự và cài lên nhau thành từng lớp để tạo thành nhóm kết cấu đồng nhất có khả năng truyền tải trọng lực. Tại các điểm khoá cũng đều có các quay móc, hay khóa bảo vệ an toàn trong quá trình đóng mở và sửa chữa

Ứng dụng thực tế: Sản phẩm phù hợp với các hầm cáp chuyên dụng cỡ lớn trong các dự án.

Lựa chọn nắp bể cáp LSB là lựa chọn sự an tâm về chất lượng, độ bền và tính thẩm mỹ cho công trình của bạn!

Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn giải pháp tối ưu và nhận báo giá cạnh tranh nhất!

Hotline: 0905 970 580 / 0905.097.508

Địa chỉ nhà xưởng: Đường số 9, KCN Hòa Khánh, Liên Chiểu, TP. Đà Nẵng.

Ban biên tập: Lương Sơn Bạc
