Song Chắn Rác Bằng Gang Có Khung

Bộ lưới chắn rác gang cầu/gang xám là sản phẩm đã được ứng dụng rộng rãi trong hệ thống cấp thoát nước hiện nay. Bộ lưới chắn rác được thiết kế gồm lưới chắn rác và phần khung bên ngoài cho trường hợp đặc biệt cần tháo lắp nhiều lần để gia cố thêm và nâng cao khả năng chịu tải trọng của vật liệu.

Song chắn rác bằng gang có khung là loại song chắn được sử dụng phổ biến nhằm ngăn chặn các loại rác, tránh gây tắc nghẽn đường ống nước. Sử dụng loại song chắn rác có khung sẽ thẩm mỹ và chắc chắn hơn

>>>>Có thể xem thêm: Song chắn rác bằng gang không khung

Cấu Tạo Cơ Bản Của Bộ Song Chắn Rác Gang Có Khung

Một bộ lưới chắn rác (hay song chắn rác bằng gang có khung) tiêu chuẩn bao gồm hai phần chính:

1. Phần Khung Ngoài (Frame):

Đây là bộ phận bao quanh bên ngoài, đóng vai trò là bệ đỡ vững chắc và định vị cho phần lưới chắn rác bên trong. Khung được thiết kế để lắp đặt cố định, tiếp xúc trực tiếp và chịu lực trên bệ bê tông của hố thu hoặc rãnh thoát nước, tạo thành một hệ kết cấu vững chắc giúp phân bổ tải trọng hiệu quả. Chiều cao khung thường dao động từ 50mm đến 100mm tùy thiết kế và tải trọng.

Liên kết: Khung được liên kết cố định vào bệ bê tông bằng vữa xi măng hoặc bê tông. Một số thiết kế còn có lỗ chờ để luồn thép gia cố, tăng khả năng chống mất cắp.

2. Phần Lưới Chắn Rác (Grate/Lid):

Phần này được đặt khớp vào bên trong khung. Chức năng chính là cho phép nước chảy qua nhanh chóng, đồng thời giữ lại các loại rác thải rắn như lá cây, túi nilon, cành cây, bao bì... ngăn chúng lọt xuống lòng cống gây tắc nghẽn. Bề mặt lưới thường có hoa văn nổi (như hình quả trám) để tăng ma sát, chống trơn trượt cho người và phương tiện.

Liên kết với khung: Lưới chắn rác được đặt trên phần gờ chịu lực bên trong của khung. Để đảm bảo sự ổn định, tránh cập kênh khi lắp đặt và trong quá trình sử dụng, giữa khung và lưới có thể được liên kết bằng:

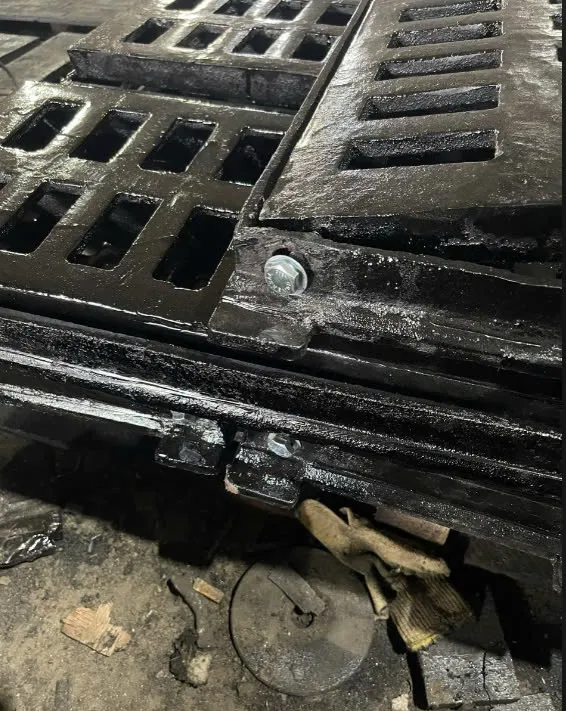

• Bulong: Nhiều thiết kế có các lỗ chờ sẵn trên cả khung và lưới để bắt bulong (thường là bulong thép không gỉ hoặc mạ kẽm để chống ăn mòn) giúp cố định lưới vào khung chắc chắn hơn. Kích thước và loại bulong tùy thuộc vào thiết kế cụ thể.

• Bản lề và Khóa: Một số loại cao cấp hơn có thể tích hợp bản lề giúp việc mở lưới lên để vệ sinh dễ dàng và khóa chống trộm chuyên dụng.

Kích Thước Song Chắn Rác Gang Phổ Biến

Song chắn rác gang có khung được sản xuất với nhiều kích thước đa dạng để phù hợp với yêu cầu của từng công trình. Tuy nhiên, dựa trên nhu cầu thực tế và sự quan tâm của nhiều khách hàng, Lương Sơn Bạc xin giới thiệu chi tiết 02 bộ kích thước được ưa chuộng nhất hiện nay:

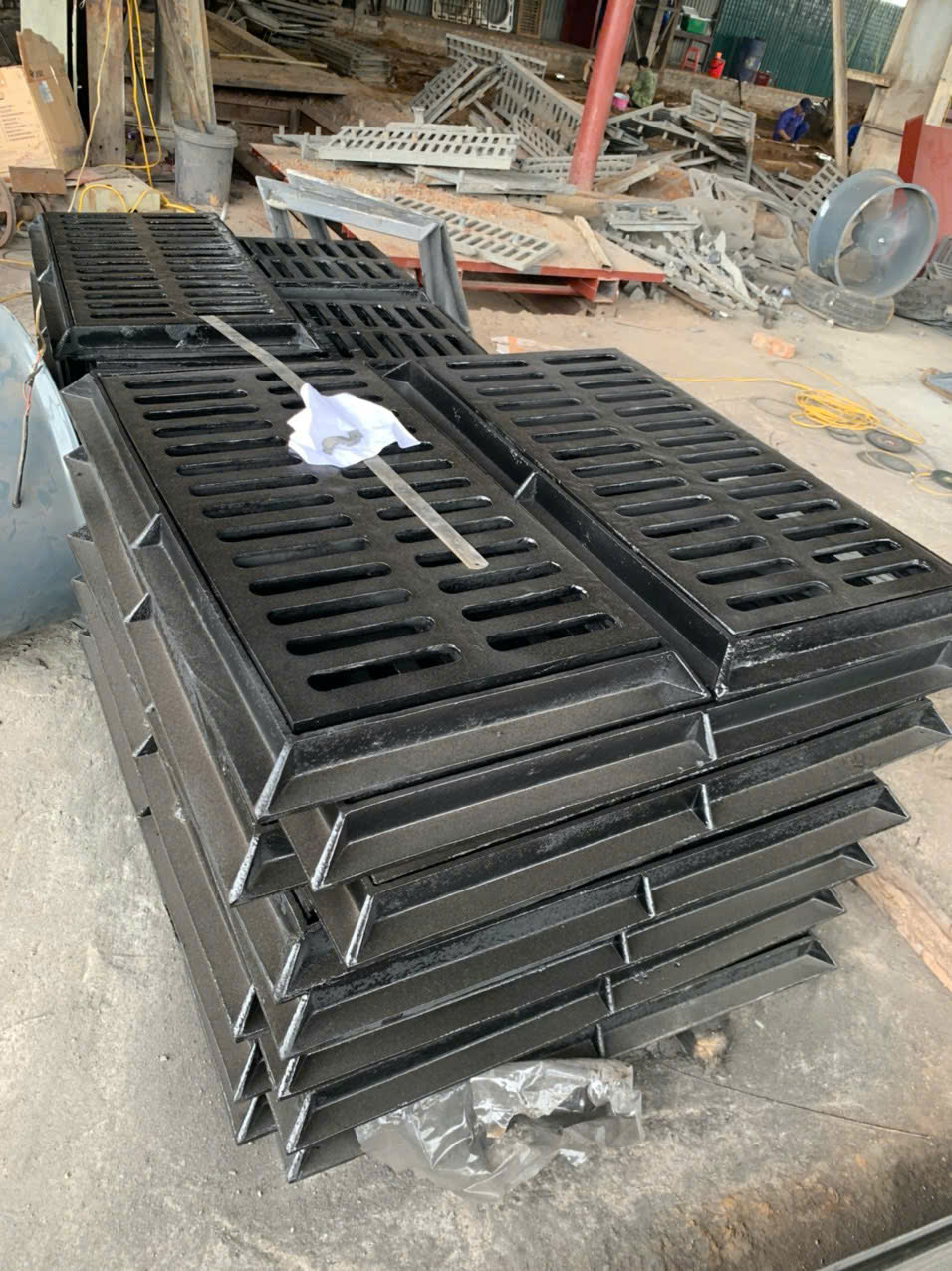

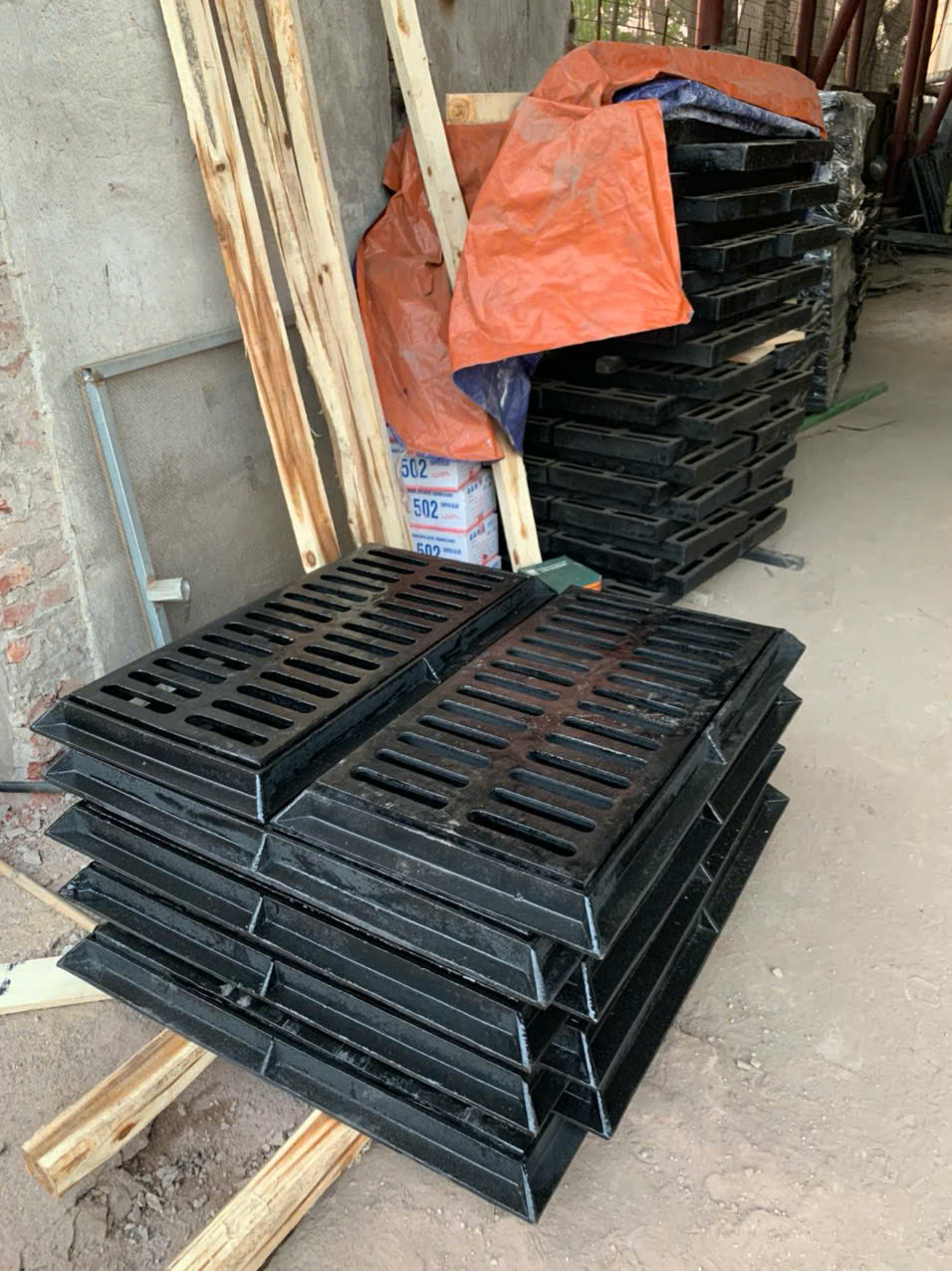

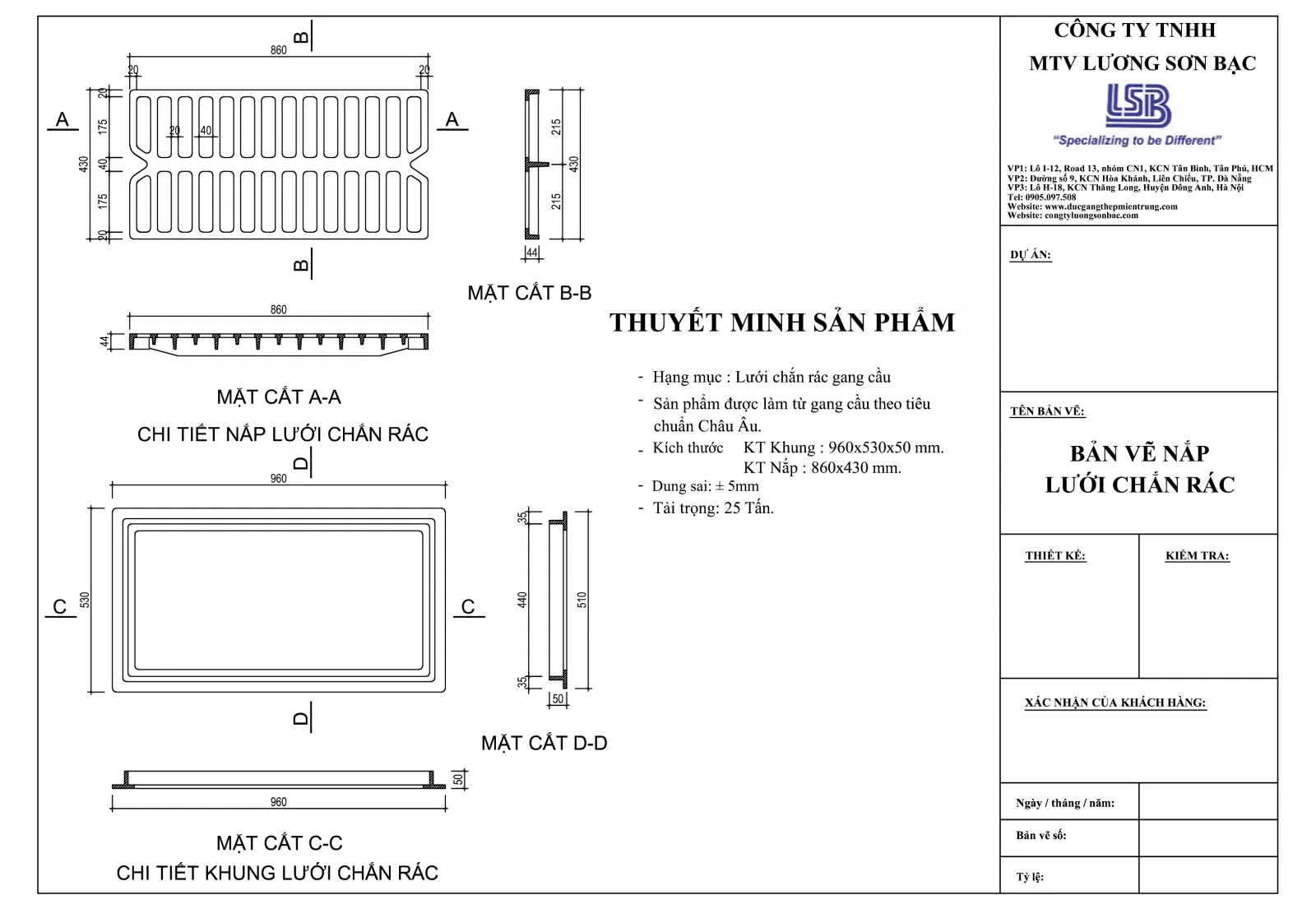

1. Bộ lưới chắn rác bằng gang cầu 960x530x50 mm (Nắp lưới mở 860x430mm)

• Khung ngoài: Kích thước bao phủ 960x530mm, tạo bệ đỡ vững chắc trên miệng hố thu.
• Nắp lưới: Kích thước 860x430mm, là phần trực tiếp thực hiện chức năng thoát nước và chắn rác. Kích thước này nhỏ hơn khung để đảm bảo lưới nằm gọn và ổn định trong lòng khung.
• Vị trí lắp đặt: Phù hợp cho các hố thu nước kích thước trung bình tại các khu đô thị, vỉa hè, khu dân cư.

• Liên kết: Thường có các điểm chờ bắt bulong giữa khung và nắp lưới để tăng cường độ ổn định và chống xê dịch.
• Tải trọng: Loại kích thước này thường được sản xuất với khả năng chịu tải trọng phổ biến là C250 (25 tấn), phù hợp cho lề đường hoặc những nơi có xe tải nhẹ lưu thông. Tuy nhiên, có thể sản xuất theo các cấp tải trọng khác (từ A15 đến D400) theo yêu cầu.

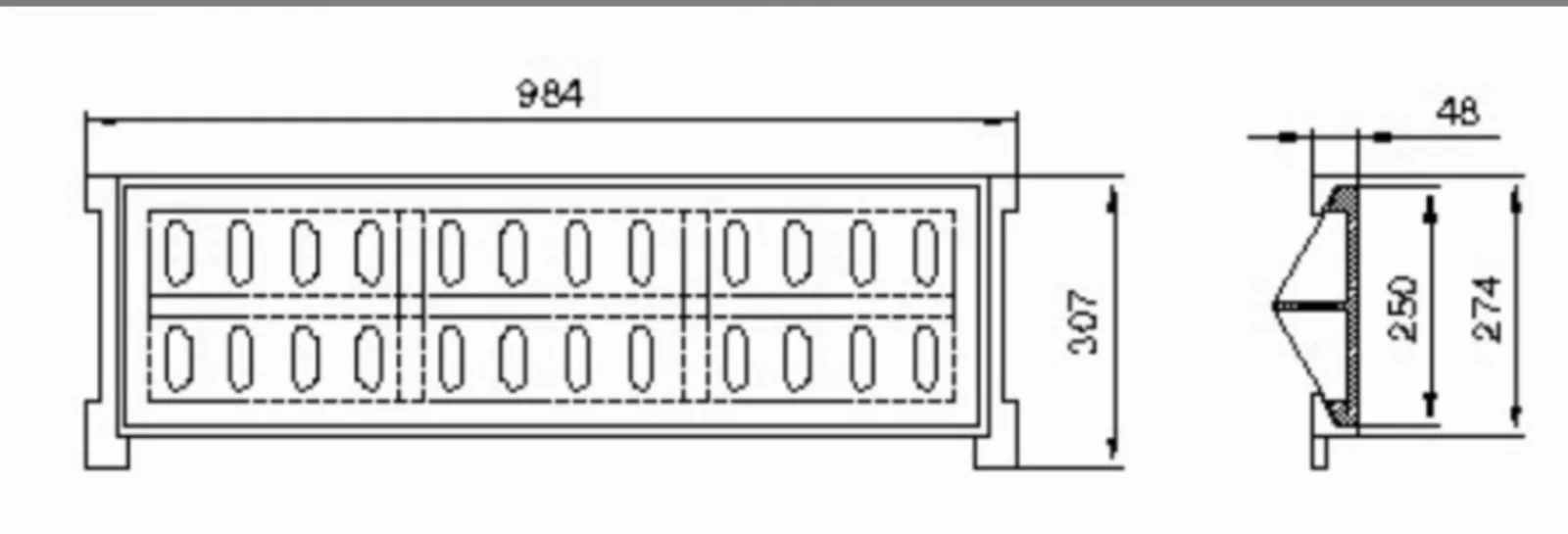

2. Bộ lưới chắn rác gang 984x307x50 mm (Nắp lưới mở 900x250mm)

• Khung ngoài: Kích thước 984x307mm.
• Nắp lưới: Kích thước 900x250mm. Kích thước này thường dùng cho các rãnh thoát nước hẹp dọc theo lề đường hoặc trong các khu vực có diện tích hạn chế.
• Vị trí lắp đặt: Thu nước hiệu quả cho các rãnh hẹp, ngăn rác thải lọt xuống.

​

• Liên kết: Tương tự loại trên, thường có liên kết bulong để cố định.
• Tải trọng: Cũng thường được sản xuất với cấp tải trọng C250 (25 tấn) hoặc D400 (40 tấn) tùy vị trí lắp đặt, đảm bảo an toàn cho các phương tiện lưu thông sát lề đường.

Bảng Tham Khảo Một Số Kích Thước Khác:

Lưu ý: Kích thước và tải trọng có thể tùy chỉnh theo yêu cầu cụ thể của từng dự án

BỘ LƯỚI CHẮN RÁC BẰNG GANG CÓ KHUNG THEO TIÊU CHUẨN BS EN 124:2015

Bộ lưới chắn rác bằng gang được đúc bằng vật liệu gang cầu, với Mac gang yêu cầu 500-7. Sản phẩm đạt tiêu chuẩn Châu Âu BS EN: 124 với các cấp tải trọng đạt từ A15-D400 (tương đương 1.5 đến 40 tấn).

Tiêu chuẩn quy định rõ mức tải trọng của song chắn rác bằng gang có khung tùy thuộc vào khu vực lắp đặt. Khu vực càng có nhiều xe lớn qua lại thì càng cần loại nắp chịu tải trọng cao hơn. Sản phẩm được phân thành 4 cấp độ như sau:

+ A15 - Tải trọng 1,5 tấn - Dành cho những khu vực chỉ có người đi bộ hoặc xe đạp.

+ B125 - Tải trọng 12,5 tấn - Dành cho vỉa hè, khu vực dành cho người đi bộ, xe máy, và bãi đỗ xe hơi.

+ C250 - Tải trọng 25 tấn - Dùng cho lề đường, cách vỉa hè tối đa 0.5m và cách khu vực người đi bộ 0.2m.

+ D400 - Tải trọng 40 tấn - Dùng trên lòng đường và bãi đỗ xe dành cho mọi loại phương tiện giao thông đường bộ..

Các sản phẩm song chắn rác bằng gang có khung của Lương Sơn Bạc khi xuất xưởng đều được cấp chứng chỉ xuất xứ (CO), chứng nhận chất lượng (CQ) đi kèm rõ ràng qua phòng thí nghiệm nội bộ của LSB và đơn vị thứ 3 kiểm định độc lập như: Quatest, Viện Công Nghệ Xây Dựng, Chứng nhận Quốc Tế SGS và Các Phòng Lab trong nước…

100% sản phẩm song chắn rác gang của Lương Sơn Bạc trước khi xuất xưởng đều được kiểm tra và thử tải nghiêm ngặt tại phòng thí nghiệm nội bộ của nhà máy theo đúng tiêu chuẩn EN 124. Chúng tôi cung cấp đầy đủ Chứng chỉ Xuất xứ (CO) và Chứng nhận Chất lượng (CQ) cho từng lô hàng.

Quý khách có thể tham khảo quy trình thử tải của chúng tôi tại đây:

Thí nghiệm Test tải trọng Nội bộ tại Nhà máy LSB

TÍNH NĂNG CỦA BỘ LƯỚI CHẮN RÁC GANG CẦU

• Ngăn rác: Song chắn rác bằng gang có khung được thiết kế hiệu quả để ngăn chặn các loại rác thải, như lá cây, rác nhỏ, và các vật thể khác, từ việc xâm nhập vào hệ thống thoát nước. Điều này giúp giảm thiểu nguy cơ tắc nghẽn đường ống, đảm bảo dòng chảy luôn được thông suốt.

• ​​Chịu lực: Với khả năng chịu tải trọng lớn, song chắn rác bằng gang có khung đảm bảo an toàn trong các khu vực có lưu lượng giao thông cao. Chất liệu gang cầu, được sử dụng phổ biến trong sản phẩm, giúp sản phẩm này chịu được áp lực từ các phương tiện giao thông hạng nặng, bao gồm xe tải và xe buýt.​

• Bền bỉ: Được làm từ gang cầu, song chắn rác bằng gang có khung không chỉ bền bỉ mà còn có khả năng chống mài mòn, chống ăn mòn tốt, đặc biệt trong các môi trường khắc nghiệt như khu vực gần biển hoặc các khu công nghiệp.​

• An toàn: Thiết kế chắc chắn và chi tiết của song chắn rác bằng gang có khung giúp giảm thiểu nguy cơ hư hỏng hoặc biến dạng trong quá trình sử dụng. Điều này không chỉ kéo dài tuổi thọ sản phẩm mà còn đảm bảo an toàn cho người sử dụng và phương tiện giao thông.

• Thẩm mỹ: Song chắn rác bằng gang có khung không chỉ mang tính năng vượt trội mà còn được thiết kế với hoa văn đa dạng, phong phú. Điều này giúp sản phẩm có thể dễ dàng hòa nhập với nhiều không gian khác nhau, từ các khu vực đô thị hiện đại đến các khu công nghiệp.

ỨNG DỤNG CỦA BỘ LƯỚI CHẮN RÁC GANG CẦU

Ứng dụng trong hệ thống thoát nước đô thị

Ứng dụng trong công trình công nghiệp

Ứng dụng trong công trình xây dựng

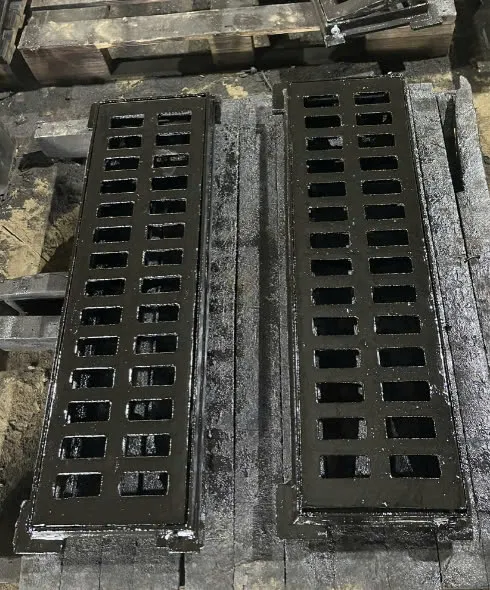

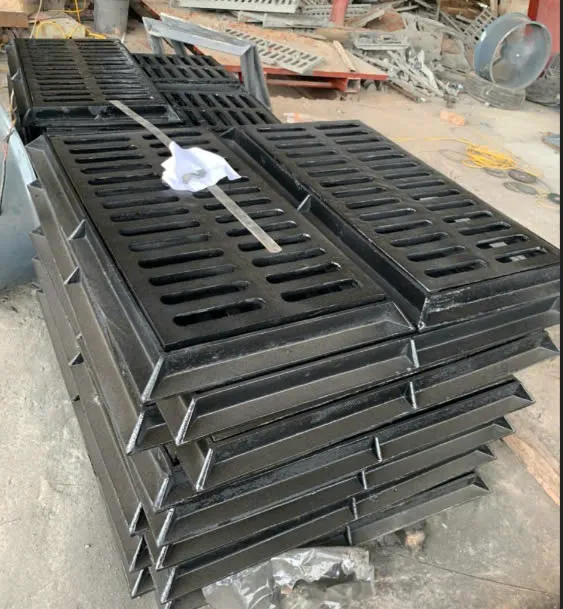

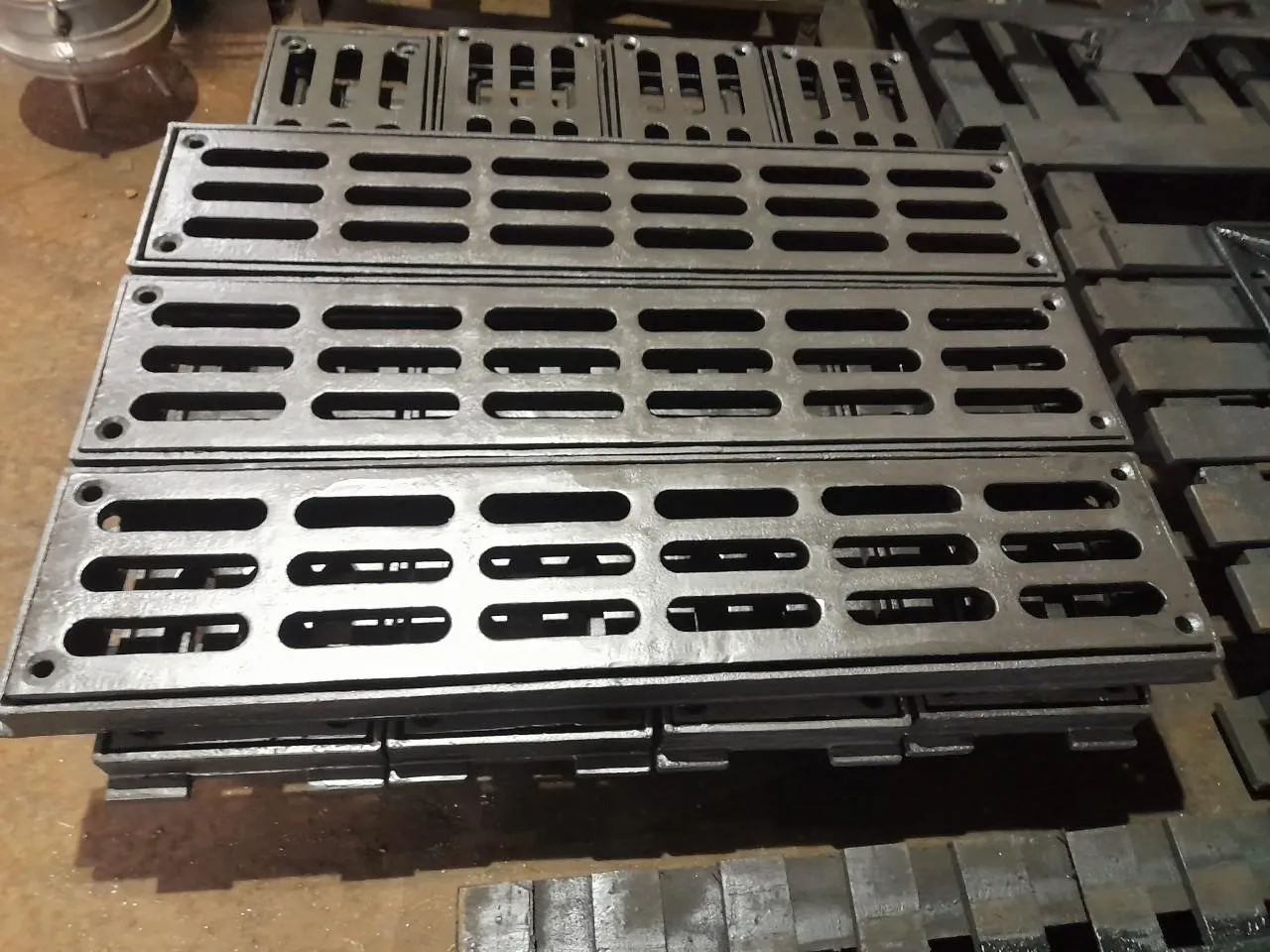

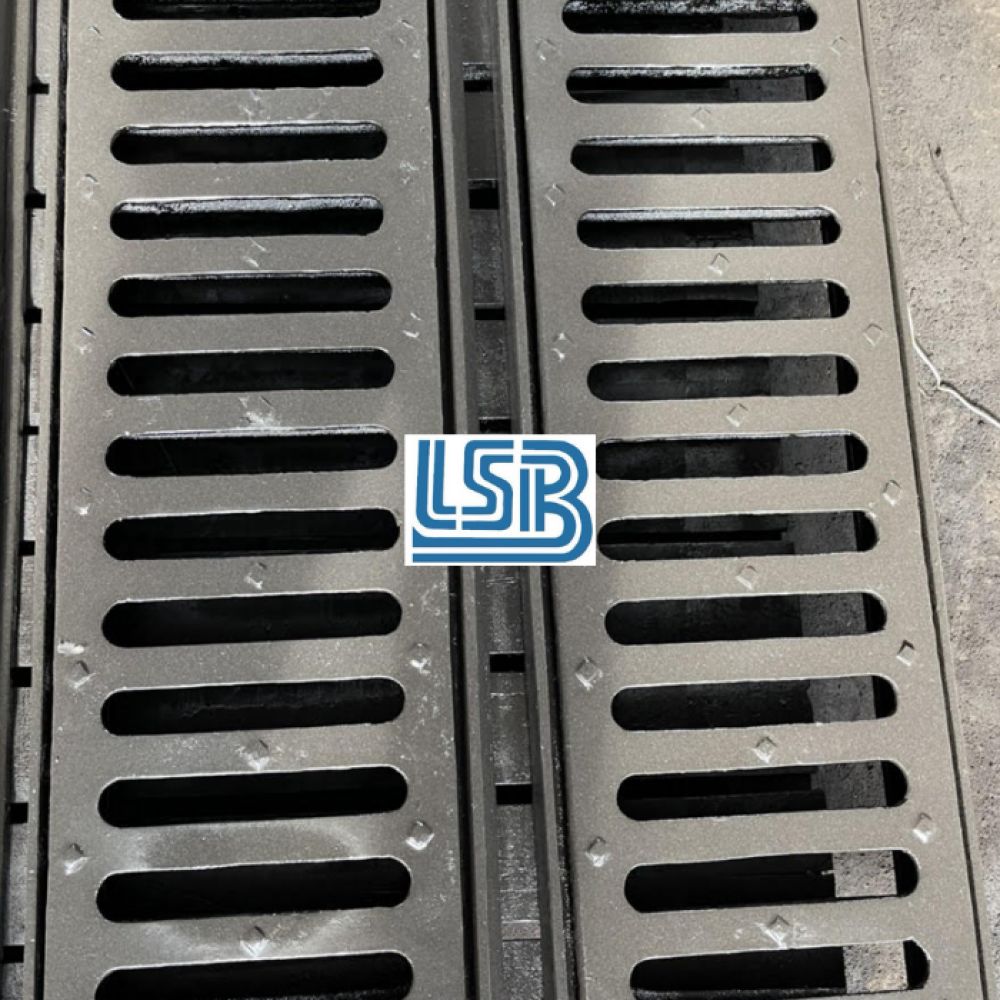

HÌNH ẢNH THỰC TẾ SẢN PHẨM TẠI LƯƠNG SƠN BẠC:

LIÊN HỆ ĐẶT HÀNG

Với những ưu điểm về khả năng chịu lực, độ bền, tính thẩm mỹ và tuân thủ các tiêu chuẩn chất lượng khắt khe, song chắn rác bằng gang có khung của Lương Sơn Bạc là lựa chọn hàng đầu cho mọi công trình.

Hãy liên hệ với chúng tôi ngay hôm nay để nhận được sự tư vấn tốt nhất và báo giá chi tiết!
